Иглы технические

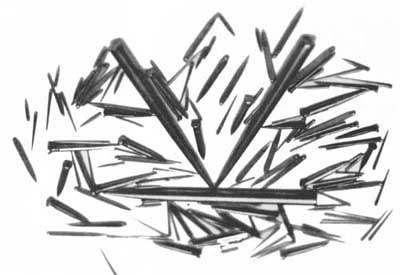

Иглы технические. В зависимости от назначения завод "Красная Маевка" продолжает выпускать 10 типов традиционных круглых игл из игольной проволоки диаметром от 0,65 мм до 5 мм и из пруткового, калиброванного проката диаметром свыше 5 мм до 11 мм. Каждый тип игл, в свою очередь, представлен множеством типоразмеров. В результате, общее количество круглых игл, закрепляемых в основаниях игольчатых изделий путем запрессовки, составляет более 200 разновидностей. Освоено производство круглых и плоских игл с одними или двумя замками с возможностью их закрепления термопластичными видами пластмасс. Основной объем технических игл используется в собственном производстве в конструкциях гребней, гребенных планок, транспортерных решеток, барабанниках, шпарутках и других видах техоснастки.
| Тип иглы | Назначение игл технических |
| I | Для гребней приготовительно прядильных машин, планок сушильно - ширильных машин, планок гребенных для ленточных машин, гребней скользящих одно-, двух-кривошипных. |
| II | Для планок сушильно - ширильных машин. |
| III | Для круглых гребней. |
| VI | Для колец шпаруток. |
| V | Для машин канатного производства. |
| VI | Для планок чесалных машин, игольчатых трепал, волчка периодического действия. |
| VII | Для планок льночесальных машин. |
| VIII | Для планок транспортерных решеток. |
| IX | Для планок смесовых машин и лабазов. |
| X | Для планок машины "Рвач". |
| XI | Для трясильных и куделеприготовительных машин. |
| XII | Иглы плоские с замком для планок льночесальных машин и гребенных планок ленточных машин. |
| XIII | Иглы круглые с замком для планок гребенных и льночесальных машин. |
| XIV | Иглы плоские с замком для планок ленточных машин. |
Иглы изготавливаются диаметром - 0,9; 1,0; 1,1; 1,2;1,3; 1,4; 1,5; 1,7; 1,8.
 | | Группа | 1 | 2 | 3 | 4 | 5 | 6 | | Длина, мм | Тип I | 35,1 | 35,5 | 35,9 | 36,3 | 36,6 | 37,0 | | Тип II | 25,1 | 25,5 | 25,9 | 26,3 | 26,6 | 27,0 | | Тип III | 80,0 |
|
| Тип игл | Диаметр, мм | Конус заточки |
| I | 0,9...1,8 | 8; 9; 11 |
| II | 1,6 | 3,5 |
| III | 1,5 | 3,0 |
При заказе игл типа I указывается: диаметр и длина конуса, типа II: тип и группа
Иглы круглые
| Тип игл | Диапазон диаметров, мм | Диапазон длин, мм | | I | 0,65...3,5 | 10...63 | | II | 0,8...2,5 | 10...19 | | III | 0,65...1,1 | 5...13 | | IV | 0,8; 1,1 | 3,0...5,1 | | V | 5,0...11,0 | 44...320 | | VI | 0,9...4,5 | 16...44 | | VII | 0,7...3,5 | 28 | | VIII | 3,0...8,0 | 32...75 | | IX | 2,5...5,0 | 41...85 | | X | 5,0 | 80 | | XI | 11,0 | 200; 320 | | XIII | 0,9...2,2 | 22...30 |
| Тип I...XI
рис. 1
Тип XIII
с двумя замками
рис. 2
Тип XIII
с одним замком
рис. 3 |
Иглы изготавливаются следующих диаметров:
0,65; 0,7; 0,8; 0,9; 1,1; 1,3; 1,5; 1,7; 2,2; 2,5; 2,8; 3,0; 3,5; 4,0; 4,5; 5,0; 5,5; 6,5; 8,0; 9,5; 10,0; 11,0 мм Иглы плоские
| Тип иглы | Размер сечения мм (a x b) | Диапазон длин, мм | | XII | 0,64x1,1
0,72x1,45
0,93x,58 | 26 | | XIV | 1,23x0,63
1,32x0,64
1,60x0,72
1,62x0,74
1,62x0,93
1,73x0,87
1,23x0,63
1,60x0,96 |
24; 27
| 24; 27
28,6 |
| Тип XII

рис. 1
Тип XIV
рис. 2 |
При заказе указывается: диаметр (размер сечения - для плоских игл), длина и тип.
